在合成纖維領(lǐng)域里，各項(xiàng)技術(shù)的研究推陳出新，合成纖維產(chǎn)品具有更加出色的產(chǎn)品性能。（例如，卓越的強(qiáng)度和阻抗特性），目前合成纖維正在被運(yùn)用到各種領(lǐng)域中。

特別是汽車和航空領(lǐng)域?qū)τ诶w維的靈活度和輕質(zhì)性特點(diǎn)展現(xiàn)出了相關(guān)興趣并加大了此類纖維的應(yīng)用。但是，在強(qiáng)度方面，現(xiàn)在還需要明確靜態(tài)極限值以以及高速負(fù)載（或撞擊）條件下的各種特性。作為此類測(cè)試的例子之一，可以利用負(fù)荷速率達(dá)到20m/s且附帶有測(cè)試?yán)w維拉力性能抓手的HITS-T10 Hydroshot高速拉伸實(shí)驗(yàn)機(jī)器對(duì)聚丙烯纖維進(jìn)行拉伸試驗(yàn)。除此之外，使用高速視頻攝像儀觀察試樣的斷裂點(diǎn)。

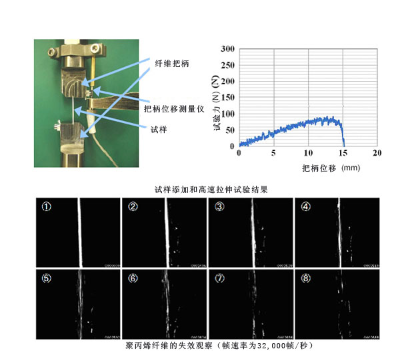

圖1顯示的是有關(guān)試驗(yàn)力和把柄間位移的數(shù)據(jù)。該圖顯示了單獨(dú)纖維性能的多樣性而具有良好的震動(dòng)性能，但是整體來(lái)看，當(dāng)最大試驗(yàn)力為85N時(shí)，把柄位移大約會(huì)移動(dòng)為12mm，且在柄位移大約為15mm時(shí)會(huì)完全斷裂。

圖2顯示的是來(lái)自高速視頻攝像儀的圖像，用以調(diào)查聚丙烯纖維在高速拉伸試驗(yàn)中的失效臨界點(diǎn)。試驗(yàn)顯示攝像幀速率為32,000幀/秒。這些圖像顯示失效整個(gè)進(jìn)程，且是從纖維的外部開(kāi)始的。
