由于其具有較低的操作溫度和較高的發(fā)電容量，固態(tài)聚合物膜燃料電池被用于各種家用電器、汽車和移動(dòng)通訊用品。固態(tài)聚合物膜燃料電池的最小單元是由燃料電極（陰極）、固態(tài)聚合物膜和空氣電極（陽(yáng)極）組成的電池體。很多個(gè)這樣的電池單元組成一個(gè)電池組。不同含水量的固體聚合物薄膜的水熔過程由 DSC-60 差示掃描量熱儀測(cè)量

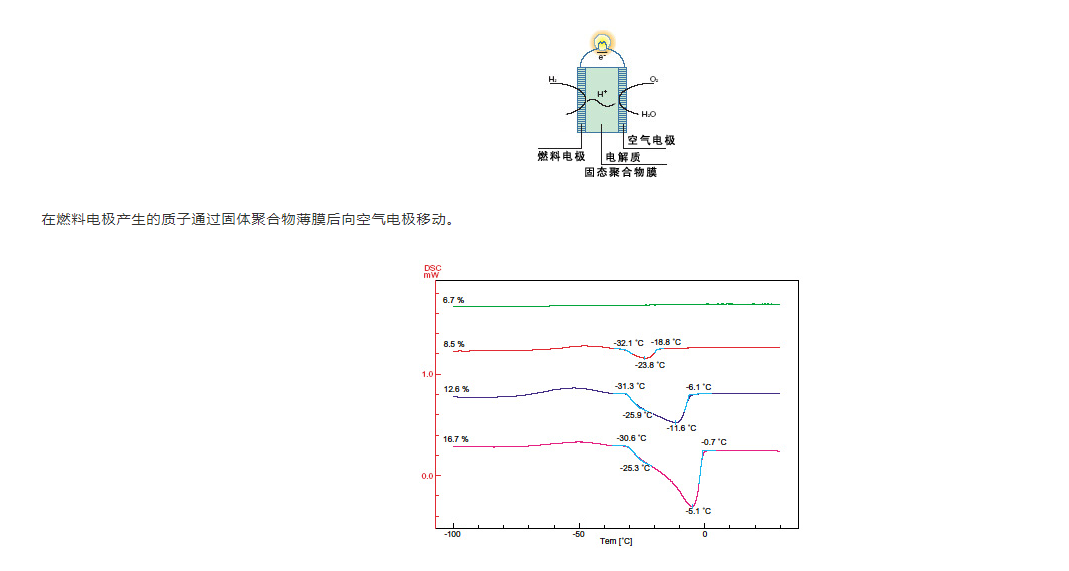

圖1. 顯示不同含水量的固體聚合物薄膜的水熔過程測(cè)量結(jié)果

當(dāng)含水量為6.7%時(shí)，未觀察到水分解峰值。含水量為8.5%的聚合物膜的峰值為-23.8℃可能是由于膜中的水團(tuán)簇的分解造成的。當(dāng)含水量為12.6%或以上時(shí)，觀察到兩個(gè)階段的峰值，可能是由于結(jié)合水和游離水的分解造成的。此外，很明顯的一點(diǎn)是，當(dāng)含水量增加時(shí)，與游離水有關(guān)的高溫峰值也會(huì)增加。
